Ленточный фундамент

Стоимость арматуры для фундамента

Определив необходимое количество арматуры для каждого типа фундамента, легко определить ее вес и рассчитать стоимость.

Цена на тонну арматуры составляет в среднем 24 000-26 000 рублей.

Для монолитного плитного типа фундамента по расчетом получилось 840 погонных метров арматуры, возьмем диаметр ø14 мм, вес такой арматуры составляет 1.2 кг, суммарные вес 1008 кг. Получается чуть больше одной тонны арматуры. Цена на арматуру составит 25000 рублей.

Рассчитаем цену для фундамента ленточного типа, по расчетам выше у нас получилось 120 метров арматуры, возьмем для расчетов диаметр в ø12 мм. Вес одного метра такой арматуры равен 0.89 кг, 120*0.89=106.8 кг арматуры. + вертикально расположенная арматура  ø6мм, ее нужно 97 метров, весит она 0.22 кг, 97*0.22=21.34 кг, плюс покупка перевязочной проволоки, стоимость арматуры для такого фундамента получается значительно ниже, около 3000-4000 рублей.

Рассчитаем стоимость арматуры для столбчатого фундамента,  нам нужно 240 метров ребристой диаметром ø10 мм, вес одного метра такой арматуры 0.62 кг, 240 м* 0.62 = 149 кг. Так же необходимо 36 метров гладкой арматуры диаметром ø6 мм, ее вес 0.22 кг, 36 м*0.22=8 кг. Итого получается стоимость арматуры 4000 -5000 рублей.

Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования

Самостоятельно рассчитать арматуру на фундамент можно различными способами:

• с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
• выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований:

• ленточных;
• плитных;
• столбчатых.

Расчет арматуры для ленточного фундамента

До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов:

• вертикальных и поперечных стержней, между которыми выдержан равный интервал;
• вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
• муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов:

• характеристик почвы;
• габаритов здания;
• конструктивных особенностей строения;
• действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается:

• размером сечения;
• классом;
• уровнем воспринимаемых нагрузок;
• расположением в силовой решетке;
• стоимостью.

Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании вычислений определяются следующие сведения:

• количество арматуры для фундамента;
• сортамент вертикальных и поперечных прутков;
• общая масса арматурного каркаса;
• методы фиксации стальных стержней в силовой конструкции;
• технология сборки несущей решетки;
• шаг обвязки арматурных элементов.

Правила армирования ленточных оснований

В работе распространена методика распределения металла, основанная на длительном практическом опыте:

• если длина ленты не превышает 3м, то допустимо применять в горизонтальном положении пруток в 10 mm;

• если её размеры более 3 м, нужно выбирать пруток от 12 до 16 mm;

• вся продольная арматура, используемая в каркасе, должна быть строго одного диаметра.

Если толщина имеющихся прутов различная, то в нижний ярус устанавливают большие по размеру, а в верхний — отрезки с меньшим сечением. При этом следует понимать, что изделия с d = 10 и d = 16mm, значительно различаются по весу и, если вы приобретаете его с максимальным запасом прочности, то это может значительно утяжелить нагрузки на грунт и увеличить стоимость закупки материала.

Что касается сравнительного анализа проката с рифлением и без, то здесь действует следующий принцип, чем выражение глубина рисунка, тем крепче образуется связь между бетоном и металлом

Это очень важно знать при заливке объемных и грузных ленточных оснований, где нецелесообразно отдавать предпочтение гладкому профилю. В работе используется специальная крепёжная проволока из низкоуглеродистой стали толщиной от 0,8 до 1,5 мм, которую предварительно нарезают на равные отрезки.

Схема каркаса

Схема армирования фундамента – это правила, по которым собирается каркас. Для каждой конструкции выбирается своя схема, поэтому и расчет армирования проводится для каждого варианта по отдельности. На основе схемы рассчитываются:

• количество арматуры;
• ее вес;
• параметры сетки;
• способы соединения стержней;
• направленность конструкции (горизонтально или вертикально);
• сечение арматуры.

Чтобы провести все эти расчетные действия, необходимо понять, из каких элементов собирается каркас. Фундаментная сетка состоит из продольных и поперечных прутков, уложенных с определенным шагом. Соединяются они между собой сваркой, вязальной проволокой или муфтами.

В ленточных фундаментах схема – это несколько рядов продольных прутков, установленных друг над другом и связанных между собой поперечными элементами. В плитных конструкциях может быть уложен один ряд сетки или несколько.

В столбчатых фундаментах устанавливаются вертикальные прутки, соединенные между собой горизонтальными поперечными элементами. Сечение каркаса может быть треугольным, квадратным или круглым. Арматура в сваях буроналивных устанавливается вертикально по окружности.

состав бетона

Пропорции и количество цемента, песка и щебня для приготовления бетона по умолчанию даны справочно, как рекомендуют производители цемента.

Так же как и цена на цемент, песок, щебень.

Однако состав готового бетона сильно зависит от размеров фракций щебня или гравия, марки цемента, его свежести и условий хранения. Известно, что при длительном хранении цемент теряет свои свойства, а при повышенной влажности качество цемента ухудшается быстрее.

Читать также: Газовый инфракрасный обогреватель принцип работы

Обратите внимание, что стоимость песка и щебня указывается в программе за 1 тонну. Поставщики же объявляют цену за кубический метр песка, щебня или гравия

Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного. 1 кубический метр песка весит 1200-1700 кг, в среднем — 1500 кг.

С гравием и щебнем сложнее. По различным источникам вес 1 кубического метра от 1200 до 2500 кг в зависимости от размеров. Тяжелее — более мелкий.

Так что пересчитывать цену за тонну песка и щебня вам придется самостоятельно или уточнять у продавцов.

Однако расчет все же поможет узнать ориентировочные расходы на строительные материалы для заливки фундамента. Не забудьте еще проволоку для вязки арматуры, гвозди или саморезы для опалубки, доставку строительных материалов, расходы на земляные и строительные работы.

Ленточный фундамент занимает основное место среди всех опорных конструкций для зданий и сооружений.

Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.

Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.

Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работа бетона и металлической арматуры.

Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.

Влияние конструкции

В строительных правилах имеются данные по минимальному проценту армирования для различных систем.

Коэффициент μmin для некоторых видов изделий, %:

Тип	Марка В15-В22.5
Фундамент плитный	0,3
Несущие перемычки над проёмами	0,05
Монолитные перекрытия	0,05

Для малоэтажного строительства можно провести самостоятельную оценку потребности в арматуре при заливке плитного основания, используя значения μmin. Для куба бетона с рёбрами В=Н=L=1 м получим площадь поперечного сечения стали в грани куба, нормальной к стержням: Sa = μхВхН/100 = 0,3х1х1/100 = 0,003 (м 2 ).

Определяем число рабочих прутьев при продольном армировании в одной грани: n = Sa/S1, где S1 — площадь поперечного сечения одного элемента, м 2 (берём из стандартов). Округляем n до целого числа.

Количество погонных метров для одного ряда (H≤15 см): La1 = n∙L∙2=2∙n∙1 м=2n. Для двух рядов (H>15 см): La2 = 2La1. Масса стержней в кубометре бетона первого ряда: m1 = La1∙q; второго ряда: m2 = La2∙q; где q — удельный вес 1 метра прутков в зависимости от их номинального диаметра по ГОСТ 5781-82.

Пример расчёта минимального количества арматуры на заливку 1 м3 для монолитной плиты фундамента (μ = 0,3%):

Номер профиля, мм

В таблице приведены данные только по рабочим прутьям через одну грань при заливке куба. Применительно к плитному фундаменту их надо увеличить в два раза, так как его каркас выполняется в виде прямоугольной сетки. Если толщина основания более 15 см, необходимо добавить рабочие стержни на второй ряд сеток (общий вес тогда составит 94-97 кг на 1 м3) и вертикальные стойки из проката диаметром 6-8 мм, связывающие ряды сеток с шагом 20-40 см. Сюда необходимо также включить элементы усиления по торцам и на продавливание от местных нагрузок. Полная масса всех этих изделий и даст расход стали на кубометр бетона.

Статья по теме: Пропорции цемента и песка для фундамента

Для ленты расчёт выполняется аналогично. Дополнительно потребуется конструктивная арматура калибром 6-10 мм для связывания между собой продольных рабочих прутов с шагом по длине 40-50 см. При высоте ленты свыше 60 см добавятся элементы для соединения рядов каркаса. Во всех случаях при закупке требуется добавить запас на скрепление внахлёст, а также на отрезки, которые могут оставаться после нарезания на проектные размеры (поставляемая длина 11,6 м).

Обычно для ЖБИ в качестве рабочей подбирают горячекатаную сталь А400 или А500, а также В500 (для сварных сеток). Цифры обозначают предел текучести материала в МПа. Лучшую совместную работу с раствором обеспечивают стержни периодического профиля (кольцевой или серповидный), применяемые в качестве рабочих. Для их соединения в каркасе нужны гладкие элементы А240 диаметром 6-8 мм. Они имеют более низкие показатели по напряжениям сцепления с бетоном в 2-4 раза, поэтому используются только как конструктивные.

При выборе диаметра необходимо учитывать правила, регламентирующие наибольшие расстояния между прутьями продольной арматуры, обеспечивающие равномерность распределения напряжений:

1. В ЖБ плитах этот размер должен быть ≤200 мм при их толщине h≤15 см или 400 мм и 1,5∙h, если h>15 см.
2. В рёбрах и лентах шириной >15 см количество продольной рабочей арматуры в одной плоскости принимают ≥2. При меньшем размере допускается один стержень.
3. При длине основания ≤ 3 м применяют прутки с номером профиля ≥10 мм, а если пролёт свыше трёх метров, используют калибр ≥12 мм.

Влияние характеристик материалов

Оптимально для эффективной совместной работы стали и бетона, когда достигается равенство их предельных напряжений в расчётном сечении конструкции. Это обеспечивается при проценте армирования (μopt), который условно можно считать оптимальным, так как дальнейшее его увеличение не сопровождается ростом прочности.

Площадь поперечного сечения, S1, м3	Масса п.м, q, кг/м	Расход стали на 1 м3
H≤15 см	H>15 см
Длина, La1, м	Вес, m1, кг	La2, м	m2, кг
10	78,5∙10 -6	0,617	76	47	152	94
12	113,1∙10 -6	0,888	54	47,95	108	96
14	153,9∙10 -6	1,208	40	48,3	80	97
16	201,1∙10 -6	1,578	30	47,3	60	95

Марка раствора	Класс прочности стали
А400	А500 (А500С)	В500 (В500С)
В15	1,3	1,0	1,04
В20	1,7	1,3	1,4
В22.5	2,0	1,5	1,6

Применение стержней с более высоким пределом текучести (500 МПа вместо 400) даёт некоторое снижение их расхода в кубометре. Поэтому перспективно использование высокопрочных сталей и композитов, позволяющих создавать конструкции с предварительным напряжением.

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

• Общая длина ростверка
  — Периметр фундамента, с учетом длины внутренних перегородок.
• Площадь подошвы ростверка
  — Соответствует размерам необходимой гидроизоляции.
• Площадь внешней боковой поверхности ростверка
  — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
• Общий Объем бетона для ростверка и столбов
  — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• Вес бетона
  — Указан примерный вес бетона по средней плотности.
• Нагрузка на почву от фундамента в местах основания столбов
  — Нагрузка на почву от веса фундамента в местах основания столбов/свай.
• Минимальный диаметр продольных стержней арматуры
  — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.
• Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах
  — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
• Минимальный диаметр поперечных стержней арматуры (хомутов)
  — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.
• Минимальное кол-во вертикальных стержней арматуры для столбов
  — Количество вертикальных стержней арматуры на каждый столб/сваю.
• Минимальный диаметр арматуры столбов
  — Минимальный диаметр вертикальных стержней для столбов/свай.
• Шаг поперечных стержней арматуры (хомутов) для ростверка
  — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
• Величина нахлеста арматуры
  — При креплении отрезков стержней внахлест.
• Общая длина арматуры
  — Длина всей арматуры для вязки каркаса с учетом нахлеста.
• Общий вес арматуры
  — Вес арматурного каркаса.
• Толщина доски опалубки
  — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• Кол-во досок для опалубки
  — Количество материала для опалубки заданного размера.

Армирование плит перекрытия

Плиты перекрытия, изготавливаемые на заводах ЖБИ, имеют типовые размеры и определённую расчётом несущую способность. Армирование таких плит производится арматурными сетками и закладными деталями согласно проекту, разработанному специализированными организациями. Параметры плит указываются продавцом и подбираются исходя из требуемых показателей для отдельно взятого здания.

Самостоятельное изготовление монолитной железобетонной плиты не представляется возможным в виду сложности проведения расчётов самой конструкции и опалубки, потребности использования в процессе изготовления тяжёлых строительных механизмов и приспособлений. Небольшая ошибка в расчётах может привести к авариям или разрушению здания, что чревато созданию опасности жизни и здоровью человека. Поэтому за производством подобного вида работ необходимо в обязательном порядке обратиться к специалистам.

Как армируют всем известный бетон?

• Преимущества и недостатки
• Варианты армирования
• Этапы выполнения армировки бетона
• Советы от специалистов при армировании арматурой

Наиболее распространена технология армирования бетона стальными прутьями.

Преимущества и недостатки

Армирование арматурой бетона отличается такими преимуществами:

Показатели жесткости бетонной смеси для бетонных конструкций.

Но армирование арматурой имеет и некоторые минусы, среди которых необходимо отметить:

• вес конструкции увеличивается, что обязательно должно учитываться при проектировании;
• если требуется усилить уже готовую конструкцию, выполнить работы по ее перестройке, то могут возникнуть серьезные трудности.

В наши дни армировать требуется фундаменты, конструкции монолитных зданий, частных жилых коттеджей, перекрытия.

Армировать бетон необходимо, для того чтобы укрепить основание, при этом выполняться работа может различными методами с использованием отличных друг от друга материалов. Самыми распространенными видами, которые могут применяться своими руками, являются:

Сравнительные характеристики между арматурой из стали и арматуры из стеклопластика.

Если бетон армируют при помощи полипропиленового волокна, то покрытию дополнительно придаются такие свойства:

При армировке различным способом большое значение имеет правильное сооружение опалубки, так как прутья и другие элементы усиления обладают определенным весом, то есть бетон должен набирать прочность только в строго зафиксированном положении.

Снятие опалубки производится только после того, как бетон высох.

Расположение усилений: 1 — Основная сетка; 2 — Дополнительное усиление основной сетки; 3 — «П» образные усиления краев плиты; 4 — «Г» образное усиление углов плиты; 5 — Несущие стены.

После того как все элементы конструкции укреплены или выложены на поверхности, необходимо выполнить заливку бетонной смесью, в которую также допускается добавление специальных компонентов.

Заливка бетонной смесью проводится, только после того как закончены работы по установлению опалубки. Выполняется она из обычных обрезных досок, скрепляемых гвоздями, либо из фанерных щитов. Снятие опалубки осуществляется, после того как бетон высох.

Расчет для ленточного основания

В соответствии с требованиями строительных нормативов содержание армирующих элементов в ленточном основании должно составлять 0,001% от площади его сечения. Расчетную площадь сечения профиля и теоретическую массу 1 п.м можно взять из таблицы (изображение 1).

Информацию о том, какой прут нужно использовать, можно найти в пособии по проектированию. Так, при длине стороны более 3 м разрешается укладывать продольную арматуру диаметром от 12 мм. Для уравновешивания сопротивления нагрузке создают два пояса армирования.

Армирование угла и примыкания ленточного фундамента.

Для поперечного армирования существуют следующие ограничения: для каркаса высотой до 0,8 м используется стержень от 6 мм, для каркаса высотой свыше 0,8м — более 8 мм. При этом его диаметр должен быть не менее ¼ от диаметра продольных прутьев.

Рассмотрим, как рассчитать арматуру для ленточного основания, на примере здания 10х6 м с одной внутренней несущей стеной, глубина закладки 0,6 м, ширина — 0,4 м. Исходя из этих данных, получаем:

• протяженность ленты — 10х2+(6-2х0,4)х3 = 35,6 м;
• площадь сечения — 60х40 = 2400 кв. см.

Таким образом, суммарная площадь сечения арматурного пояса должна быть не менее 2400х0,001= 2,4 кв. см. Данной площади соответствуют два прута сечением 14, 3 — сечением 12 или 4 — сечением 10 мм. Учитывая то, что протяженность стены более 3 м, оптимальным будет использование стержня диаметром 12 мм. Для равномерного распределения нагрузки его укладывают в 2 пояса по 2 прута.

Суммарная длина по продольному направлению при укладке 4 прутьев с учетом запусков (10 м) будет:

35,6х4+10 = 152,4 м.

Теперь произведем вычисление для поперечной сетки. Высота каркаса с учетом отступа от краев 50 мм получится:

600-2х50 = 500.

Виды арматуры.

Так как высота каркаса меньше 0,8 м, можно использовать профиль диаметром 6 мм. Проверим, соответствует ли он второму условию:

12/4=3<6, требование выполняется.

Размер одного горизонтального стержня в миллиметрах с учетом двух отступов от краев будет:

400-2х50 = 300,

а размер вертикального:

600-2х50 = 500.

На одну связку понадобятся по 2 горизонтальных и вертикальных прута общей длиной:

2х300+2х500 = 1600 мм = 1,6 м.

Таких связок при расстоянии между ними 30 см и общей длине фундамента 35,6 м будет:

35,6/0,3 = 119.

Вычисляем общую протяженность поперечной сетки:

199х1,6 = 190,4 м.

Расчет арматуры для монолитного фундамента дома 6х6

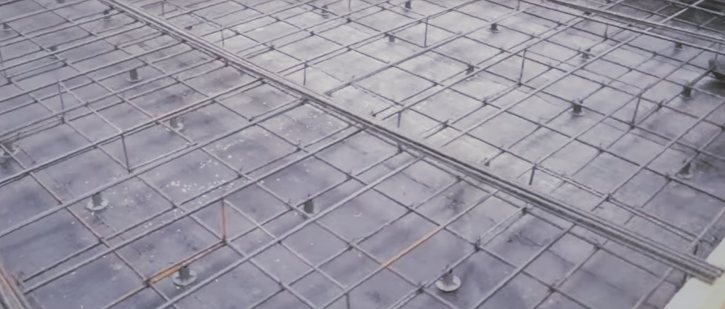

Арматурный каркас для фундамента типа монолитной плиты изготавливается на шаге в 200 мм, учитывая данный шаг, нам понадобится 31 прут арматуры для укладки параллельно и столько же арматуры для укладки перпендикулярно, всего получается нам понадобится получается 62 стальных прутка.

Для плиты необходимо сделать два таких армопояса, один должен быть сверху, второй снизу, соответственно понадобится в 2 раза больше прутков, т.е. 124 штуки, каждый по 6 м в длину, итого количество нужной арматуры получается равным 124 шт*6 м = 144 м п (погонных метра).

Так же необходимо соединить между собой эти два каркаса из арматуры, для этого выполняется соединение в местах, где пересекается продольная арматура с поперечной арматурой.

Что бы подсчитать количество соединений каркаса нужно 31 умножить на 21 = 961 пруток. Для примера возьмем каркас толщиной 200 мм, находящийся в 50 мм от поверхности земли, в этом случае нам понадобится для каждого соединения отдельный пруток арматуры, каждый из которых по 100 мм в длину (200 мм — 50 мм сверху и -50 мм снизу). Получается что для выполнения всех соединений каркаса, нам необходимо 0.1*961 =96 м арматуры.

Итого получается 744+96 = 840 погонных метров арматуры нам понадобится для создания каркаса монолитного фундамента.

По аналогии легко посчитать количество необходимой арматуры для фундамента типа монолитная плита, домов 6 на 9 и 6 на 8.
